Hoog en Veilig: Alles wat je Moet Weten over rolsteiger onderdelen en materialen

Een rolsteiger is makkelijk uit te breiden met losse onderdelen en is er een onderdeel stuk, dan vervang je die eenvoudig voor een nieuwe.

Zo kan je beginnen met een kleinere steiger om je eerste investering wat lager te houden en breid je deze daarna verder uit zodra je meerder klussen heb aangenomen. Is iets stuk gegaan dan hoef je niet gelijk de hele rolsteiger weg te gooien, maar vervang je alleen het kapotte onderdeel.

Zo heb je er jaren lang plezier van en laat je je steiger eenvoudig meegroeien met je bedrijf. Ideaal voor de vakman die net even meer wil doen dan standaard werk of je nu schilder, aannemer of installateur bent.

Kies de juiste uitvoering

Wil je nieuwe onderdelen kopen, let er dan op dat de maatvoering per productlijn kan afwijken. Heb je een onderdeel nodig voor je rolsteiger als aanvulling of vervanging, kies daarom dan altijd voor een product uit de lijn die je al hebt. Dan weet je zeker dat het past.

Waar wij standaard lengte maten aanduiden met 190, 250 en 305 en de breedte maten met 135 en 75 kunnen er verschillen zitten in de exacte maten van de onderdelen. Dit is soms maar een paar millimeter meer of minder, maar deze onderdelen kan je daarom niet zomaar door elkaar gebruiken.

Vaak hebben de verschillende productlijnen ook een andere belastbaarheid. Mixen van onderdelen uit ander lijnen wordt dan ook afgeraden.

3 verschillende uitvoeringen: Sky-Line, Pro-Line en Primus

Bij Skyworks hebben we 3 verschillende uitvoeringen van de rolsteiger: Sky-Line, Pro-Line en Primus. Welke uitvoering je zelf hebt kan je terugvinden op je aankoopfactuur en staat vaak ook op een identificatiesticker op een van de onderdelen.

Twijfel je, dan kan je tijdens kantooruren altijd bellen met één van onze specialisten (010 - 514 00 75) of stuur een bericht, dan bellen wij jou zo snel mogelijk terug. Zorg ervoor dat je een duidelijke foto van het onderdeel bij de hand hebt, zodat we je direct verder kunnen helpen.

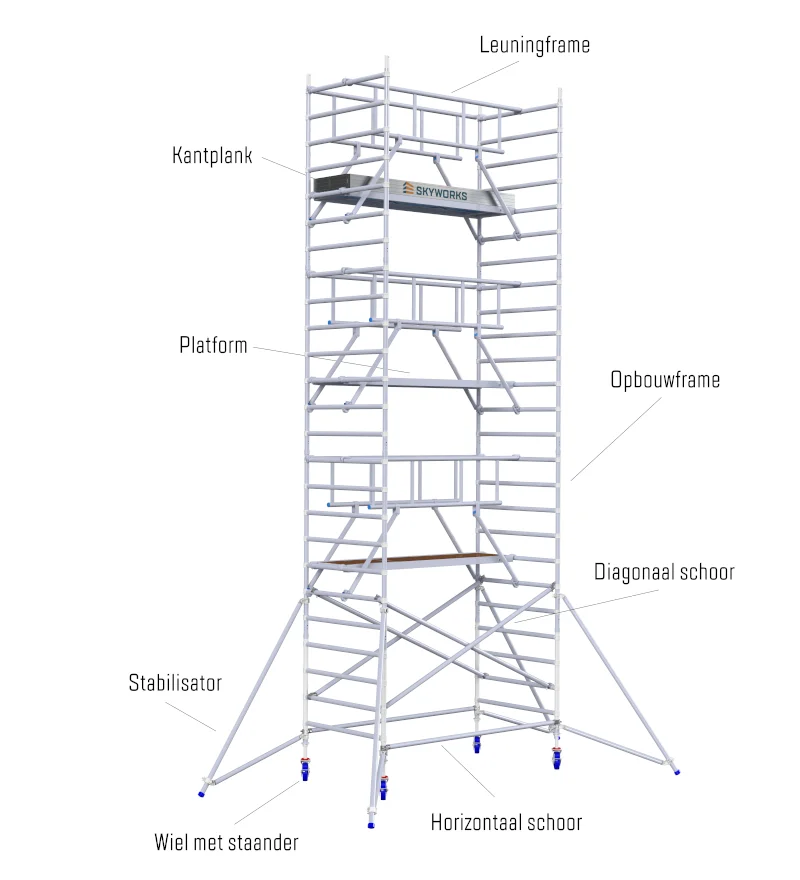

Welke onderdelen zijn er voor een rolsteiger?

Een rolsteiger wordt opgebouwd uit verschillende standaard onderdelen met vaste afmetingen. Hieronder lees je meer over de functie van de onderdelen.

Opbouwframe

Met het opbouwframe wordt de hoogte gemaakt van de rolsteiger. Het frame bestaat uit 2 staanders met daar tussen een aantal sporten. De pasbus boven in de staander zorgt voor de verbinding naar het volgende frame. Frames dienen altijd onderling te zijn geborgd met een borgpen. De sporten in het frame worden gebruikt om naar boven en beneden te klimmen. Daarom zijn deze ook voorzien van een antislip profiel.

De frames zijn verkrijgbaar in 2 breedte maten en 2 lengte maten. De smalle opbouwframes worden ook wel omschreven als frame-75 en zijn geschikt om 1 platform in te leggen. Het brede frame is geschikt voor 2 platformen en wordt ook omschreven als frame-135. Beide zijn leverbaar als 1m hoog frame ook wel omschreven als 4-sporter en 2m hoog frame die ook omschreven wordt als 7-sporter.

Andere namen voor het opbouwframe zijn : juk, rek, stelraam of ladder

Aankoop tip: De meeste klanten kiezen voor een brede rolsteiger.

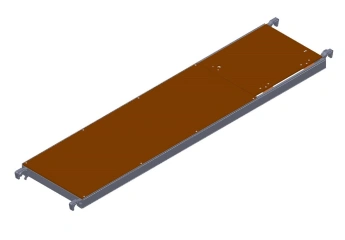

Platform

Het platform dient als werkvloer of rustbordes in de rolsteiger. Traditioneel is het bovenste platform de werkvloer. De platformen daaronder zijn tussenvloeren. Deze zijn bedoeld om de klimhoogte te verkleinen en de montage van het volgende niveau te vereenvoudigen.

Om naar boven te kunnen klimmen is het platform voorzien van een luik. Deze moet zelfsluitend zijn en is daarom voorzien van een luikbandje of een speciaal scharnier dat er voor zorgt dat luik weer vanzelf dichtvalt. Wanneer een werkvloer met dubbel platform wordt gemaakt kan één van de platformen zonder luik worden uitgevoerd.

Om te voorkomen dat een platform uit de steiger waait moet er aan beide kanten een windhaak op zitten. Afhankelijk van de uitvoering valt de haak automatisch om een sport of moet deze handmatig worden vastgezet.

Het platform heeft een minimale breedte van 0,6m en afhankelijk van de gekozen productlijn een lengte van 1,90m, 2,50m of 3,05m.

Andere namen voor het platform zijn : plank of bret

Aankoop tip: Het 250 platform is de favoriet van de meest gebruikers.

Kantplank

De kantplank is een opstaande rand rond de werkvloer die voorkomt dat klein materiaal per ongeluk naar beneden kan vallen. De klantplank moet een minimale hoogte hebben van 15cm en moet aanwezig zijn bij iedere werkvloer. Platformen die alleen gebruikt worden als tussenvloer hoeven geen kantplank te hebben.

Afhankelijk van de productlijn bestaat de kantplank uit losse planken die met een klemming rond de framestaander worden vastgezet of als scharnierend geheel die zichzelf om de buitenzijde van werkvloer klemt.

De lengte van de kantplank is afgestemd op de lengte van het platform en de breedte van de werkvloer of het frame.

Andere namen voor kantplank zijn: schoprand

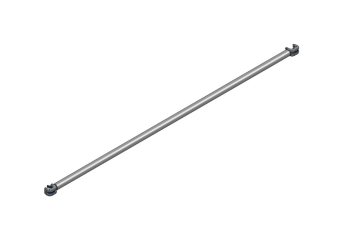

Schoor

Er zijn 2 soorten schoren : horizontalen en diagonalen. Deze schoren zorgen voor de stijfheid in de rolsteiger. Zonder de schoren zou deze direct in elkaar storten.

De diagonalen worden in een kruis geplaatst. Bij een smal frame zit er één voor en de ander achter. Bij een breed frame worden er twee in een kruis aan beide zijden tegen de staande geplaatst. In totaal gebruik je dan 4 diagonalen per slag.

De horizontalen worden in de basis van de steiger geplaatst om er voor te zorgen dat de frames daar niet kunnen verbuigen wanneer er extra kracht op komt te staan bij het verrollen. Daarnaast worden de horizontalen ook als heup- en knieleuning gebruikt. Wanneer er te weinig schoren in de steiger zitten begint hij te wiebelen en sta je veel minder vast in de steiger.

Een schoor heeft klauwen met een borging die op de sport of staanderbuis worden geplaatst. De lengte van de schoren is afgestemd op de lengte van het platform. De diagonaal schoren zijn altijd langer dan de bijbehorende horizontaal schoren. Om het onderscheid in de verschillende lengtes snel te zien zijn de Skyworks schoren voorzien van een sticker met een kleurcode en lengtemaat. De horizontalen hebben een blauwe sticker en de diagonalen hebben een rode/oranje sticker.

Bij de nieuwe generatie rolsteigers is een groot deel van de horizontaal en diagonaal schoren vervangen door een complete voorloopleuning. Deze neemt daarbij de functie van de losse schoren over.

Andere namen voor schoor zijn : stang, diagonaal of horizontaal

Voorloopleuning

De voorloopleuning is een relatief nieuw onderdeel van de rolsteiger. In de traditionele rolsteigers werd de leuning gemaakt van twee losse horizontaal schoren. Deze werden echter pas aangebracht op het moment dat iemand al op het platform stond en daarbij dus niet volledig was beschermd tegen valgevaar. Om altijd beschermd te zijn is een nieuwe generatie rolsteigers ontwikkeld waarbij de leuning al aangebracht wordt voordat je het bovenste platform beklimt.

De voorloopleuning bestaat uit een geheel van horizontalen en diagonalen en wordt in één keer in de rolsteiger gemonteerd. Dit is niet alleen veiliger, maar werkt ook sneller omdat er minder losse onderdelen in de steiger zitten.

Achtergrond informatie: Deze nieuwe veilige manier van opbouwen is voor iedereen in de bouw verplicht sinds de wijziging van het A-blad Rolsteigers begin 2018. Met de daarop volgende wijziging van de Europese productnorm NEN-EN 1004 eind 2021 mogen nieuwe rolsteigers alleen nog maar geleverd worden met een systeem waarbij de leuning gemonteerd is voordat iemand een bovenliggend platform kan betreden.

Lees tip: De nieuwe generatie rolsteigers - Nu nog veiliger en sneller op te bouwen

Gebruikerservaring: “Steeds meer vakschilders laten hun traditionele rolsteiger upgraden naar de vernieuwde opbouwmethode, omdat deze niet alleen veiliger werkt maar ook sneller is op en af te bouwen.”

Stabilisator

De stabilisatoren zorgen ervoor dat de steiger niet kan omvallen doordat er tijdens het werk of de wind een horizontale kracht op komt te staan. Bij de berekening van de stabiliteit wordt uitgegaan van een maximale kracht van 30kg waarmee de steiger horizontaal wordt weggeduwd van de gevel en maximaal windkracht 6 Bft die tegen de steiger aan blaast.

Onder normale omstandigheden zal je bij de meeste schilder- en timmerwerkzaamheden niet zo gauw boven die kracht van 30kg uitkomen. Wordt de belasting wel groter, dan moet je de rolsteiger verankeren of is het misschien zelfs beter een ander type steiger te gebruiken.

Stabilisatoren dienen op alle vier de hoeken van de steiger te worden geplaatst. Volg hiervoor de instructies in de meegeleverde handleiding. Bij het verplaatsen van de rolsteiger mogen de stabilisatoren maar een klein stukje van de grond zijn gehaald. Daarmee voorkom je dat steiger geen steun meer heeft op het moment dat je deze onbedoeld over een hobbel of een kuil duwt.

Wiel met staander

De wielen vormen letterlijk de basis van de rolsteiger. Om deze makkelijk te kunnen verrollen hebben de wielen standaard een diameter van 200mm. Ze zijn gemaakt van hard kunststof waardoor ze ook tegen een stootje kunnen.

Het wiel is voorzien van een spindel die in de staander van het basis opbouwframe wordt gestoken. Met de wartel op de spindel is de wielstaander in hoogte te verstellen en zet je de rolsteiger waterpas. Gebruik de wielstaander echter niet om de werkvloer op hoogte te stellen. Bij voorkeur wordt de wartel niet hoger dan een vuistdikte opgedraaid.

Tijdens het gebruik dienen alle wielen op de rem te staan. De wielen die Skyworks levert hebben een dubbel rempedaal, waardoor het wiel ook weer makkelijk van de rem gehaald kan worden bij het verrollen. De rem is zo gemaakt dat het wiel recht onder de staander van het frame staat als deze is geremd. Hierdoor staat de steiger altijd stabiel.

Gebruikerstip: Let erop dat wielen die zich niet automatisch centreren altijd handmatig zover mogelijk naar buiten worden gezet om de stabiliteit van de steiger te waarborgen. Deze zwenkwielen moeten ook dubbel geremd zijn.

Meer informatie

Heb je een vraag over welk onderdeel het meest geschikt is voor jouw rolsteiger, twijfel dan niet en neem contact op met onze service afdeling voor een vrijblijvend persoonlijk advies. Bellen kan ook tijdens kantooruren op 010 - 514 00 75.
